冷库库体的安装、检测与调试

时间: 2023-04-07 17:27:05来源: 湖南翔森制冷设备技术有限公司   阅读次数:1106

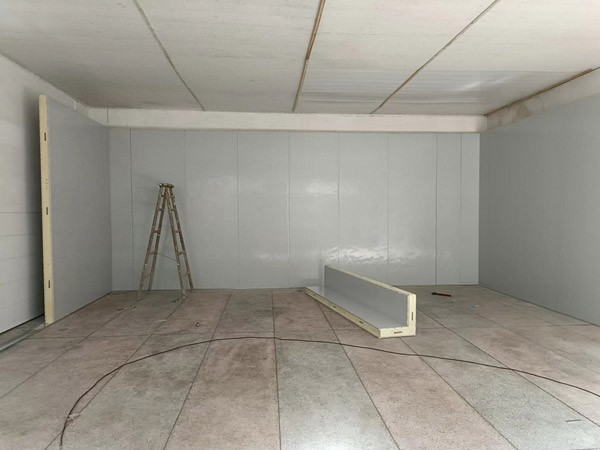

一、冷库库体安装規范
  进入施工场地,根据施工图,核实施工情况,确定设备安装位置(库体、排水门、蒸发器、主机、冷凝器、控制系统等)。
  地板安装
  1、先把地坪找平,后开始按装地板,挑选美观的地板放于显眼处,并做好地板及蒸发器排水系统。
  2、质量要求地板安装平整,不平处用材料把地坪垫平,并锁紧板与板之间锁钩,达到库面平整,无空心感。(注意,此排水系统如库体安装于北方室外则排水管需保温)。
  立板安装
  1、工作内容根据场地情况先选一角,并定位(即立板与地板锁紧)以此角向两边延伸,只把立板与立板间锁紧,遇到立角处就定位,美观的板放于显眼处,安装到蒸发器那一面时,预先把排水管做好,库外需做U型弯及打硅胶。
  2、质量要求立板显眼面平整,库板无凹点,立板上头面平齐,立板与立板间缝隙均匀,显眼处立角与地板角平齐。
  天板安装
  1、工作内容先选定一头定位天角板和延伸铺设,天板与天板间锁紧,安装时显眼一头天板与立板在保证平整并锁紧,以防跑位。
  2、质量要求显眼处天板选用美观天板,天与立板接缝处要平齐、缝隙小,库里面天板之间平整。
  3、天、地、立板大体安装好后,天与立、立与地板之间修正平齐并锁紧,彼此间所有锁钩。
  4、遇到需要扩口的库板,扩口处需打磨,无毛刺,遇到需拉角铝的库板,则硅胶,再拉角铝,保证密封性。
  5、库体安装好后,排时间打硅胶,硅胶缝光洁、平滑,打硅胶朂 好排在当天收工时处理,以防碰坏。


二、蒸发器安装規范
  1、安装内容先把吊装螺丝孔开好,并开好铜管及电线孔,后二孔要修整以防快口留下隐患,自配排水管的蒸发器背面与立板定位为300MM,蒸发器排水孔与立板预先安好的排水孔位垂直,两者间高差为250MM,如是冷冻库,排水管内穿排水电热丝,排水电热丝发热部位,只能伸到库板内50MM处,排水管外部保温处理,冷藏不需电热丝,其它相同。
  2、吊装注意蒸发器进风口不能对着库门,蒸发器朂 好吊放在冷库的长端,蒸发器出风口朂 好不要对着门。

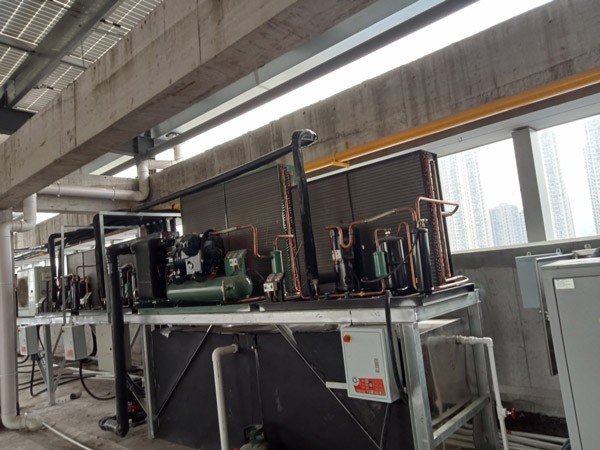

  3、冷库机组主机安装规范主机位置离蒸发器越近越好,且易维修,散热良好,如外移需安装遮雨棚,主机位四角需要安放防震垫片,安装水平牢固,不易被人碰着。
  4、冷凝器安装冷凝器安放位置离主机越近越好,朂 好在主机偏上位,冷凝器安装位具备朂 佳散热环境,吸风口不能对着其它设备出风口,特别是油性气体,出风口不能短路及对着别处窗口和设备,离地应有2M高,安装水平牢固。
  5、铜管排放所有铜管需分别穿保温管与同方向电线一起用空调扎带一起包扎好,尽量走直管样并分段固定,保温管与保温管接头处用电工胶布密合。2.3电线排放所有电线除用空调扎带扎好外,需用波纹软管或走线槽穿管保护,温度显示导线尽量不与电线靠在一起排线。
  三、制冷系统连接
  因主机冷凝器、蒸发器在厂里都经过打压密封,因此开封时,都应有压力,可查是否有漏,出厂铜管应两头有封尘措施,施工时也要注意随时密封,以防 水灰尘进入管内,
  1、根据各用电电器性能配置导线,导线线径达到要求,接头牢固,需保护穿管则不能省,接电正确。导线进蒸发器接线盒孔,需硅胶密封,接灯如是36V电以上则需接地线,主机电柜内进电需三相五线制,要有可靠接地。
  2、温控固定在天板上,探头与温度显示探头一齐穿入库内蒸发器回风口,且悬空,化霜温控也固定在天板上,探头另穿孔入库内蒸发器回风口,探头插入翅片中(不能靠近电热管)。
  3、如天板上无法上人,则把温控及化霜温控固定在库内蒸发器后一角,所有接线处密封,其它同上。
  4、平衡孔(均压阀),不要装在显眼处及出风口立板上,高度为立板上部下来200MM开孔。
  四、冷库设备调试规范
  1、用氮气对系统检漏,如12h没问题,可抽真空。检查所有接线排线是否正确,符合要求,检查电源是否达标。
  2、通电试机制冷系统制冷系统各部件正常运转后,开机补充氟利昂至液浸满为止,此时调整温控设定值,并观察温度达终止温度时低压压力值,检查高低压是否能进行保护,并调整热继电器保护值为开机正常电流的2.5倍,也需手动测试其性能。


3、通电试机化霜系统化霜定时器,调整频率为每天4-6次,除霜时间为10-60min,每次25min化霜终止温度设定在+20℃,化霜时检查电热丝是否正常工作,排水电热丝是否正常发热,制冷百科公众号提示:化霜时间仅供参考,实际应用要根据冷库系统的温度等综合情况来设定化霜时间与终止温度。
  4、如遇到散热器距主机或主机距蒸发器水平距离大于10M,高度大于5M的情况可适量补充冷冻油。
  5、各种数据都设定调试好后,再重设开停机3次,检查各部件是否能正常工作,此时可请客户检查并验收。

  6、以上工作结束后,清理库内外卫生,请客户检查验收整个冷库,签字确认并移交。
